Quien esté pensando en armar un ordenador nuevo debería saber que el mayor dolor de cabeza no está en la placa base ni en la memoria, sino en el cable que alimenta la gráfica. Los cables 12V-2×6 han venido a resolver un problema que arrastramos desde hace años, y entender bien la diferencia entre ellos, el famoso 12VHPWR y los conectores tradicionales puede ahorrarte el disgusto de ver plástico fundido dentro de tu equipo. La pesadilla, por si alguien no la recuerda, arrancó con la NVIDIA RTX 4090 y todavía colea.
Montar un PC desde cero es más fácil de lo que parece. Cada pieza encaja en un único sitio, igual que ocurre con los cables, así que difícilmente te vas a equivocar. Si aparece alguna duda, el manual de la placa base suele sacarte del apuro. El punto delicado es otro, y conviene decirlo claro: la tarjeta gráfica es donde hay que poner los cinco sentidos, porque un mal contacto ahí no perdona.
Cómo han cambiado los conectores de las gráficas
El salto a las tarjetas de alto rendimiento trajo consigo un consumo de energía mucho mayor, y eso obligó a repensar la manera en que la fuente alimenta la gráfica. El clásico conector de 8 pines se quedó corto, dio paso al problemático 12VHPWR y este, poco después, fue sustituido por el 12V-2×6. Durante más de una década el de 8 pines fue una solución redonda para las gráficas que necesitaban un empujón extra al que ofrece la placa base. Pero para las bestias actuales, sencillamente, ya no da la talla.
El 12VHPWR aguanta hasta 600W, potencia de sobra para cubrir a la RTX 4090 y también a la RTX 5090. La gracia es que reduce el número de cables: para llegar a esos 600W con el sistema antiguo harían falta cuatro conectores de 8 pines. Además permite que fuente y gráfica se comuniquen entre sí para ajustar la demanda sobre la marcha.
Link affiliatoLas diferencias, si las ponemos en fila, quedan bastante claras. El PCIe tradicional de 6+2 pines entrega hasta 150W por cable, no tiene pines de datos y su riesgo de fallo por mala inserción es casi nulo. El 12VHPWR llega a 600W con 4 pines de datos largos, pines de potencia pequeños y propensos al sobrecalentamiento, y un riesgo de fallo muy alto. El 12V-2×6, en cambio, mantiene los 600W pero con mejor entrega, pines de datos más cortos y retranqueados, contactos rediseñados con mayor conductividad y un riesgo muy bajo gracias a un mecanismo de seguridad activo.

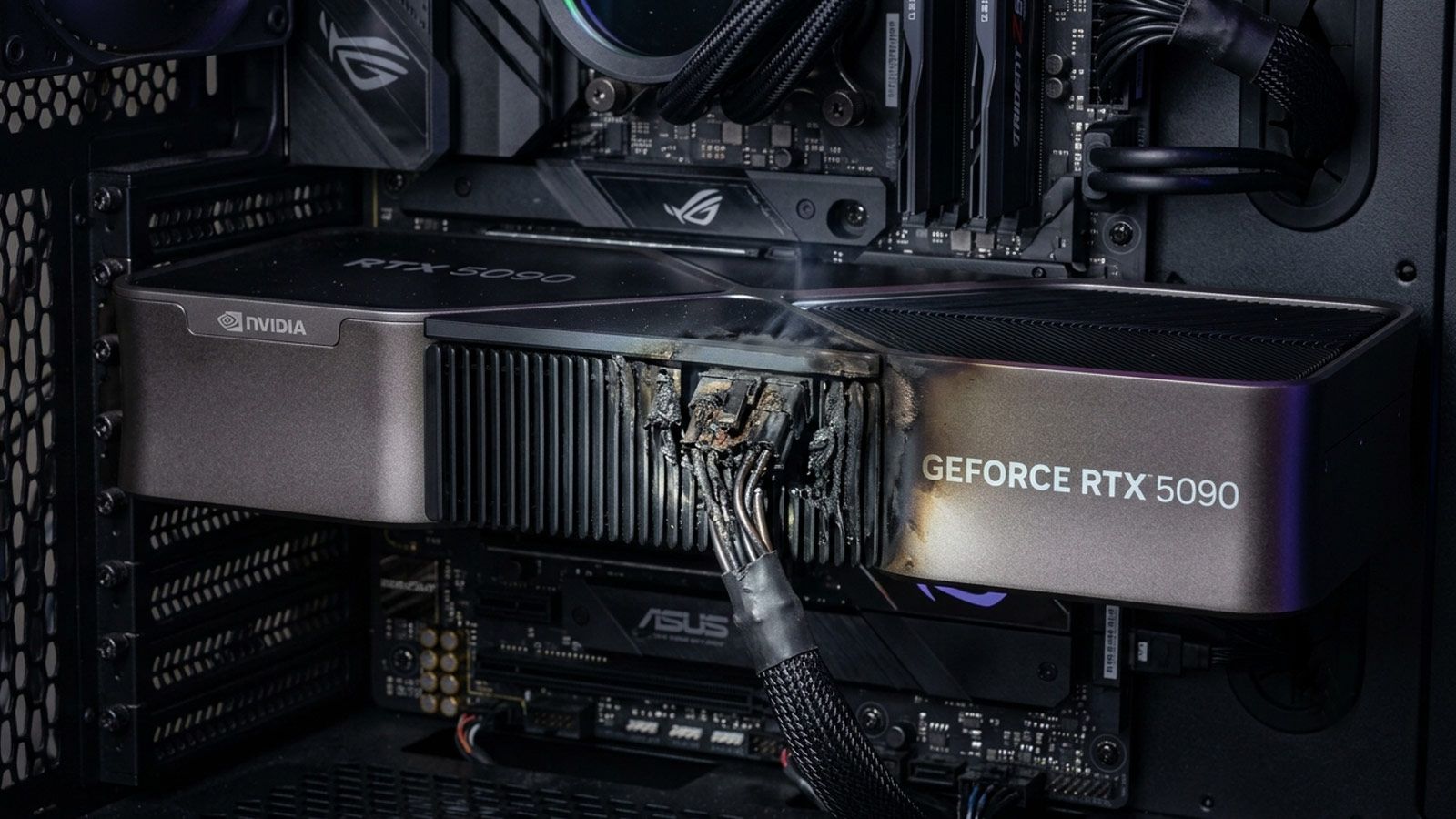

12VHPWR, el verdadero culpable de los conectores quemados
El 12VHPWR se estrenó con la norma ATX 3.0 para alimentar las RTX 40 en adelante con un único cable de 16 pines, 12 de potencia y 4 de datos. El problema estaba en el diseño: esos cuatro pines de datos superiores tenían la misma longitud que los de potencia. Y ahí saltó todo.
Si el conector se aflojaba un poco o se doblaba cerca de la base, el cable seguía mandando los 600W aunque el contacto físico de los pines eléctricos fuera mínimo. El resultado era de manual: resistencia, calor extremo y, al final, plástico derretido. La primera respuesta fue fabricar cables con una curva de 90 grados para que el conector no se soltara ligeramente. Un parche, y de los que no fueron suficientes.
